Proxy Server

Written By Firman Zega on Kamis, 08 November 2012 | 16.58



Representasi skematis dari sebuah peladen perantara: di sini komputer dalam sedang bertindak sebagai peladen perantara antara dua lainnya.
Setelah Kita tadi telah membahas tentang OSI 7 Layer Kita sekarang berlanjut ke artikel berikutnya yang berjudul Proxy Server . Proxy Server adalah sebuah perantara (sistem komputer atau aplikasi) yang bertindak sebagai perantara permintaan dari pengguna (client) mencari sumber daya dari peladen lain. Penggunalayan A terhubung ke peladen perantara, meminta beberapa layanan, seperti berkas, sambungan, laman, atau sumber daya lainnya, yang tersedia dari peladen yang berbeda. Peladen perantara menilaiuji (evaluate) permintaan menurut aturan penyaringan. Sebagai contoh, mungkin tapis lalu lintas oleh alamat IP atau protokol. Jika permintaan diperiksasah (validate) oleh tapis, perantara menyediakan sumber daya dengan menghubungkan ke peladen yang berkaitpaut (relevant) dan meminta layanan atas nama penggunalayan. Sebuah peladen perantara secara ikhtiari (optional) dapat mengubah permohonan penggunalayan atau menanggapi di peladen, dan kadang-kadang mungkin melayani permintaan tanpa menghubungi peladen yang ditetapkan. Dalam hal ini, tanggapan yang tembolok dari peladen pencil (remote server), dan selanjutnya kembali permintaan bahara (content) yang sama secara langsung.
kebanyakan proxy merupakan web proxy, yang mengizinkan penggunanya untuk mengakses konten di internet. server proxy memiliki banyak jenis sesuai dengan tujuanya, termasuk:
  • Untuk menjaga mesin di balik anonim (terutama untuk security).
  • meningkatkan akses ke sumber (menggunakan caching). Web proxy biasanya digunakan untuk cache halaman internet dari server web.
  • mnerapkan aturan akses terhadap internet atau isinya, e.g. to block undesired sites.
  • Untuk penggunaan log / audit, yaitu untuk menyediakan karyawan perusahaan pelaporan penggunaan Internet.
  • Untuk melewati kontrol keamanan/ parental.
  • memindai perpindahan konten bila terdapat malware sebelumya.
  • Untuk memindai konten outbound, misalnya untuk perlindungan data dari kebocoran.
  • Untuk menghindari pembatasan regional.
Sebuah server wakil yang melewati permintaan dan balasan yang belum diubah biasanya disebut gateway atau kadang disebuttunneling proxy.
Sebuah server wakil dapat ditempatkan di komputer lokal pengguna atau pada berbagai titik antara pengguna dan server tujuan di Internet.
A reverse proxy adalah (biasanya) Internet-menghadap proxy yang digunakan sebagai front-end untuk mengontrol dan melindungi akses ke server di jaringan pribadi, umumnya juga melakukan tugas-tugas seperti load-balancing, dekripsi otentikasi, atau caching.

Sumber : id.wikipedia.org


Pengertian & Fungsi 7 OSI Layer

Oke Kawan masih tetap di http://firman-nightmare.blogspot.com/ setelah saya tadi selesai posting tentang Simulasi Jaringan kini, saya akan berbagi tentang Pengertian & Fungsi OSI 7 Layer.. Oke Chech it Out !
Model OSI terdiri dari 7 Layer

· Application
· Presentation
· Session
· Transport
· Network
· Datalink
· Physical

Sebelum kita belajar lebih jauh menbahas tentang OSI layer, Kita harus tahu Apa Pengertian dari OSI layer ?
Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Apa yang dilalakukan oleh 7 OSI layer? :
Ketika data di transfer melalui jaringan, sebelum data terseburt harus melewati ketujuh layer dari satu terminal, mulai dari layer Aplikasi sampai layer physical, kemudian di sisis penerima, data tersebut melewati layer physical sampai pplication. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahjkan satu “header” sedangkan pada sisi penerima “header” dilepaskan sesuai dengan layernya.

Model OSI
tujuan utaman penggunaan model OSI adalah untuk membantu designer jaringan memahami fungsi dari tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protocol jaringan dan metode transmisi.
Model dibagi menjadi 7 Layer, dengan karakteristtik dan fungsintya masing masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui sederetan protocol dan standar.

Fungsi masing-masing dari tiap layer pada OSI :

· Application
Application layer menyediakan jasa untuk aplikasi pengguna, layer ini bertanggungjawab atas pertukaran informasi antara program computer, seperti program e-mail dan servis lain yang berjalan di jaringan seperti server printer atau aplikasi computer l;ainnya.
Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan. Mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protocol yanmg berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

· Presentation
Presentation layer bertanggungjawab bagaimana data dikonversi dan di format untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .GIF dan .JPG untuk gambar layer ini membentuk kode konversi, trnslasi data, enkripsi dan konversi.
Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi kedalam format yang dapat ditransmisikan melalui jaringan. Protocol yang berada dalam level ini adalah perangkat lunak director (redictor Software). Seperti llayanan worksatation (dalam Windows NT) dan juga Network Shell ( semacam Virtual Network Computing) (VNC) atau Remote Dekstop Protocol (RDP).

· Session
Session layer menentukan bagaimna dua terminal menjaga, memelihara dan mengatur koneksi. Bagaimna mereka saling berhubungan satu sama lain. Koneksi di layer di sebut “session”.
Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara atau di hancurkan. Selain itu, di level inio juga dilakukan resolusi nama.

· Transport
Transport layer bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end – to _ end” antar terminal, dan menyediakan penanganan error (error handling)
Berfungsi untuk memecahkan data kedalam paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan yang telah diterima. Selain itu, pada level ini juga membuat tanda bahwa paket diterima dengan sukses (acknowledgement) dan mentransmisikan ulang terhadap paket-paket yang hilang di tengah jalan.

· Network
Network layer bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, menjaga antrian tafik di jaringan. Data pada layer ini berbentuk “Paket”.
Berfungsi untuk mendefinisikan alamat-alamat IP, membuat Header untuk paket-paket dan kemudian melakukan routing melalui internet-working dengan menggunakan router dan switch layer 3.

· Datalink
Data link layer menyediakan link untuk data. Memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara system koneksi dengan penaganan error.
Berfungsi untuk menentukan bagaimana bit-bit data dikelompokan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras( seperti halnya di Media Access Control Address ( MAC Address), dan menetukan bagaimna perangkat perangkat jaringan seperti hub, bridge, repeater dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level; ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC)dan lapisan Media Access Control (MAC).

· Physical
Physical layer bertyanggung jawab atas proses data menjadi bit dan mentransfernya melalui media (seperti kabel) dan menjaga koneksi fisik antar system.
Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau token Ring), topologi jaringan dan pengkabelan. Selain itu, level ini juga mendefinisikan bagaimana Networl Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.


Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer

Oke Teman- Teman Saya akan berbagi Info tentang Simulasi Jaringan . Saat ini banyak sekali cabang untuk Ilmu komputer, antara lain adalah Rekayasa Perangkat Lunak (software engineering), System bisnis cerdas, Sistem Informasi, serta tak lupa ilmu mengenai jaringan komputer. Diantara cabang ilmu diatas, yang paling sering terdengar belakangan ini adalah mengenai jaringan komputer.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
Dalam jaringan komputer banyak sekali yang harus dipelajari, antara lain mengenai internet, TCP/IP, HTTP, pengamanan jaringan, jaringan multimedia, simulasi jaringan dan masih banyak sub-sub ilmu yang harus dipelajari. Namun yang menjadi dasar adalah bagaimana kita paham tentang dasar jaringan komputer itu sendiri, untuk itu kita tidak hanya membaca teori semata, kita juga harus praktek di lapangan agar mengerti.
Tapi betapa butuh biaya yang sangat banyak jika kita ingin mempraktekkan sebuah jaringan komputer (walaupun yang sederhana), oleh karena itu, Cisco sebagai perusahaan terkemuka di bidang jaringan meluncurkan sebuah aplikasi yang sangat menolong bagi kita yang ingin menyimulasikan jaringan komputer, yaitu dengan Cisco Packet Tracer
Packet tracer merupakan sebuah software yang dapat digunakan untuk melakukan simulasi jaringan. Untuk mendapatkan software ini sangatlah mudah, karena kita bisa mendapatkannya secara gratis dari internet. Kita bisa langsung mengunduhnya di http://www.mediafire.com/?zziz2tziywj
Karena disini saya akan membahasa mengenai sedikit tutorial mengenai membuat jaringan, maka untuk proses download dan instalasi (yang sangat mudah) tidak perlu saya jelaskan. Oke langsung saja kita menuju tutorial.
  • Klik start -> Programs -> Packet Tracer
  • Atau klik iconnya pada desktop
Berikut ini tampilan worksheet nya.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Untuk menambahkan device ke area kerja, maka dapat dilakukan langkah-langkah berikut
    • Pilih salah satu device yang akan ditambahkan dengan cara klik iconnya
    • Pilih salah satu jenis device yang akan ditambahkan dengan cara klik dan drag atau klik salah satu icon kemudian klik pada area kerja.
Oke, disini kita akan menyimulasikan jaringan sederhana, ambil saja contoh sebuah warnet dengan 1 router, 1 hub dengan 9 PC client.
Disini kita langsung definiskan terlebih dahulu berapa IP untuk masing-masing PC tersebut.
Nama PCIP AddressSubnet MaskDefault Gateway
Router1192.168.1.1255.255.255.0
PC-0192.168.1.2255.255.255.0192.168.1.1
PC-1192.168.1.3255.255.255.0192.168.1.1
PC-2192.168.0.4255.255.255.0192.168.1.1
PC-3192.168.0.5255.255.255.0192.168.1.1
PC-4192.168.0.6255.255.255.0192.168.1.1
PC-5192.168.0.7255.255.255.0192.168.1.1
PC-6192.168.0.8255.255.255.0192.168.1.1
PC-7192.168.0.9255.255.255.0192.168.1.1
PC-8192.168.0.10255.255.255.0192.168.1.1
  • Buat sebuah jaringan seperti gambar berikut, karena defaultnya isi slot dari sebuah hub adalah 6, kita akan menambahkannya menjadi 10 dengan men-drag modul di pojok kanan bawah ke slotnya hub.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Langsung saja kita mulai mengkonfigurasi seluruh devicenya. Untuk pertama kali kita konfigurasi router1. Klik tab config, Kita masukkan IP address dan mask-nya sesuai dengan table.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Untuk hub tidak ada konfigurasi, karena digunakan sebagai perantara.
  • Sekarang kita konfigurasi untuk semua clientnya.
  • Berikut ini cara konfigurasi PC-0 (gunakan juga cara ini untuk PC-PC lainnya)
  • Double click gambara PC nya, kemudian pilih tab config, kemudian pilih setting, isi gatewaynya sesuai dengan table, kemudian pilih FastEthernet dan isikan IP addres dan mask sesuai dengan tabel.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Setelah selesai mengkonfigurasi semuanya. Kita akan mengetesnya, apakah jaringan yang kita buat sudah benar atau tidak. Caranya adalah dengan menggunakan fasilitas Ping di setiap PC.
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Double-klik sembarang PC, kemuadian pilih tab Desktop, lalu pilih Command Prompt. Lalu kita ketikkan perintah Ping[spasi]IP tujuan
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Jika terdapat reply, maka sudah terhubung satu dengan IP tujuan, gunakan fasilitas ini untuk mengecek keseluruhan IP
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
  • Jika sudah me-reply semuanya, maka jaringan anda sudah benar dan siap dipakai Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
Simulasi Jaringan Komputer dengan aplikasi Cisco Packet Tracer Image
Dengan adanya software simulasi semacam packet tracer, maka sangat memberi kemudahan untuk mempraktekkan teori-teori yang telah kita dapat. Kita hanya perlu menginstall software, tidak perlu membeli device-device yang kita perlukan. Dan software ini biasa juga digunakan untuk para ahli jaringan sebelum mendeploy sebuah jaringan di perusahaan atau instansi-instansi terkait. Kenapa tidak kita coba !



Power Line Communication ( PLC )

Written By Firman Zega on Selasa, 06 November 2012 | 19.09

Oke Sahabat blogger.. kali ini saya akan posting tentang Power Line Communication (PLC) atau bisa di sebut juga Jaringan Komputer Melalui Jala- Jala Listrik. Adapun dari beberapa sumber yang saya dapatkan Sebagai Berikut :

PENGERTIAN PLC
Power Line Communication (PLC) atau komunikasi melalui kabel listrik, juga dikenal sebagai Power Line Digital Subscriber Line (PDSL), mains communication, Power Line Telecom (PLT), Power Line Networking (PLN), atau Broadband over Power Lines (BPL) adalah sistem untuk membawa data pada konduktor yang juga digunakan untuk transmisi tenaga listrik. Sehingga jaringan listrik selain berfungsi sebagai sumber listrik juga menjadi media penghantar komunikasi.

Daya listrik ditransmisikan melalui jalur transmisi tegangan tinggi, yang didistribusikan melalui tegangan menengah, dan digunakan di dalam gedung pada tegangan rendah. PLC dapat diterapkan pada setiap tahap. Kebanyakan teknologi PLC membatasi diri untuk satu set kabel (misalnya, kabel tempat), tetapi beberapa dapat silang antara dua tingkat (misalnya, baik jaringan distribusi dan kabel tempat).Biasanya trafo mencegah menyebarkan sinyal yang memungkinkan beberapa teknologi PLC dijembatani untuk membentuk jaringan yang sangat besar.


PENGETAHUAN DASAR

Cara Kerja PLC

Oke Sahabatku Sebelum Sampai Ke Pembahasan Selanjutnya Tentang PLC Harus Mengetahui Dasarnya Terlebih Dahulu Agar tidak Membingungkan . Semua jalur komunikasi melalui kabel beroperasi dengan menyesuaikan sinyalcarrier termodulasi pada sistem kabel. Berbagai jenis komunikasi melalui kabel menggunakan pita frekuensi yang berbeda, tergantung pada karakteristik sinyal transmisi kabel daya yang digunakan. Karena sistem kabel listrik awalnya ditujukan untuk transmisi listrik AC, digunakan konvensional, sirkuit listrik kawat hanya memiliki kemampuan terbatas untuk membawa frekuensi yang lebih tinggi. Masalah propagasi adalah faktor pembatas untuk setiap jenis komunikasi melalui kabel. Sebuah penemuan baru yang disebut E-Line yang memungkinkan sebuah konduktor listrik tunggal pada saluran daya overhead untuk beroperasi sebagai Waveguide untuk memberikan redaman propagasi RF rendah melalui jalur energi gelombang mikro sambil memberikan informasi laju beberapa Gbps merupakan pengecualian terhadap pembatasan ini.

Tingkat data melalui sistem komunikasi kabel listrik sangat bervariasi. Pengangkut frekuensi rendah (sekitar 100-200 kHz) di jalur transmisi tegangan tinggi dapat membawa satu atau dua sirkuit suara analog, atau sirkuit telemetri dan kontrol dengan tingkat data setara dengan beberapa ratus bit per detik; bagaimanapun sirkuit ini mungkin bermil panjangnya. Kecepatan data yang lebih tinggi umumnya menyiratkan rentang pendek, sebuah operasi jaringan area lokal di jutaan bit per instalasi hanya dapat mencakup satu lantai gedung kantor, tapi menghilangkan pemasangan kabel jaringan khusus.

KOMUNIKASI FREKUENSI TINGGI (≥ MHz)
Komunikasi frekuensi tinggi dapat (kembali) menggunakan sebagian besar spektrum radio untuk komunikasi, atau dapat menggunakan memilih jalur sedang, tergantung pada teknologi.

Jaringan di Rumah (LAN)
Komunikasi melalui kabel juga dapat digunakan di rumah untuk interkoneksi komputer rumah (dan peripheral jaringan), serta semua perangkat hiburan rumah (termasuk TV, player Blu-ray, konsol game dan Internet video kotak seperti Apple TV, Roku, KodakTeater, dll) yang memiliki port Ethernet. Konsumen dapat membeli satu set adaptor powerline di toko elektronik yang membuat sambungan kabel dengan menggunakan kabel listrik yang ada di rumah. Adaptor powerline tinggal dicolokkan ke stopkontak dinding (atau ke kabel sambungan atau strip daya, namun tidak ke setiap unit dengan surge suppression dan penyaringan, karena hal ini dapat mengalahkan sinyal) dan kemudian terhubung melalui CAT5 ke router rumah itu. Kemudian, adaptor kedua (atau ketiga, keempat, kelima) dapat terpasang di setiap outlet lain untuk memberikan jaringan instant dan akses Internet ke Blu-ray player Ethernet-lengkap, game konsol (PS3, Xbox 382, dll) laptop atau TV Internet (juga disebut OTT untuk video over-the-Top) yang dapat mengakses dan melakukan streaming konten video ke TV.

Standar jaringan yang paling mapan dan banyak digunakan untuk produk ini, adaptor powerline, adalah dari HomePlug Powerline Alliance. HomePlug AV adalah yang paling saat ini spesifikasi HomePlug (HomePlug 1.0, HomePlug AV dan HomePlug baru Green PHY untuk grid pintar terdiri dari set spesifikasi dan telah diadopsi oleh kelompok IEEE P1901 sebagai teknologi dasar untuk standar mereka, karena akan diterbitkan dan disahkan pada bulan September atau Oktober 2010. HomePlug memperkirakan bahwa lebih dari 45 juta HomePlug perangkat telah dikerahkan di seluruh dunia.
Akses Internet (Broadband over Power Lines)


Ilustrasi Cara Kerja BPL

Broadband Over Powerline(BPL) atau Broadband melalui kabel listrik merupakan jaringan lastmile untuk layanan multimedia (suara, data, dan video) dengan media transmisi kabel listrik. Secara teknis, layanan Internet lewat kabel listrik ini dinamakan Broadband Melalui kabel yaitu transfer data dilakukan melalui jaringan kabel listrik dengan teknologi PLC. BPL terdiri atas gateway yang ditempatkan di dekat trafo yang disambungkan di kabel sebagai interface dari jaringan BPL ke jaringan IP (Internet). Repeater ditempatkan di tiang listrik sebagai penguat sinyal yang berjarak antara 350 – 500 meter bergantung dari kondisi jaringan listrik yang ada. CPE merupakan modem BPL di sisi pelanggan. Perangkat BPL menumpangkan frekuensi carrier antara 2 – 30 MHz pada jaringan listrik PLN yang bekerja pada 50 Hz untuk meneruskan informasi multimedia dari dan ke pelanggan yang menggunakan BPL. Dengan terpasangnya BPL gateway dan BPL repeater maka semua soket listrik di rumah telah memungkinkan untuk layanan multimedia atau internet.

KOMUNIKASI FREKUENSI SEDANG (kHz)
Home Control (Jalur Sempit)
Teknologi komunikasi melalui kabel bisa menggunakan daya kabel listrik rumah sebagai media transmisi. Biasanya rumah-mengontrol perangkat komunikasi melalui kabel yang beroperasi dengan modulasi dalam gelombang pembawa antara 20 dan 200 kHz ke kabel rumah tangga di pemancar. Pembawa dimodulasi oleh sinyal digital. Setiap penerima dalam sistem memiliki alamat dan dapat secara individual diperintahkan oleh sinyal dikirim melalui kabel rumah tangga dan didecode di penerima. Perangkat ini dapat dicolokkan ke outlet listrik biasa, atau kabel secara permanen di tempat. Karena sinyal pembawa dapat merambat ke rumah terdekat (atau apartemen) pada sistem distribusi yang sama, skema ini kontrol memiliki "alamat rumah" yang menunjuk pemiliknya.

Komunikasi Jalur Listrik di Jalur-Sempit dengan Kecepatan Rendah
Komunikasi Narrowband atau komunikasi jalur sempit melalui saluran listrik tersebar segera setelah catu daya listrik tersebar luas. Sekitar tahun 1922 sistem frekuensi operator pertama mulai bekerja pada kabel tegangan tinggi dengan frekuensi 15 sampai 500 kHz untuk keperluan telemetri. Pada 1930, sinyal pembawa riak diperkenalkan pada sistem distribusi tegangan menengah (10-20 kV) dan rendah (240/415V). Selama bertahun-tahun pencarian dilanjutkan untuk teknologi bi-directional murah dan cocok untuk aplikasi seperti pembaca remote meter. Sebagai contoh, Tokyo Electric Power Comunication menjalankan eksperimen di tahun 1970 yang melaporkan operasi bi-directional sukses dengan beberapa ratus unit Sejak pertengahan 1980-an, telah terjadi lonjakan kepentingan dalam menggunakan potensi teknik komunikasi digital dan pemrosesan sinyal digital. Drive digunakan untuk menghasilkan sistem yang handal yang cukup murah untuk diinstal secara luas dan mampu menghemat biaya secara efektif dengan solusi nirkabel. Tetapi kanal komunikasi jalur sempit menyajikan banyak tantangan teknis, model saluran matematis dan survei pekerjaan yang tersedia. Aplikasi komunikasi listrik sangat beragam, seperti yang diharapkan pada media yang tersedia secara luas. Salah satu aplikasi alami dari komunikasi pada jalur listrik sempit adalah kontrol dan telemetri dari perlengkapan elektrik seperti meter, switch, pemanas dan peralatan rumah tangga. Sejumlah perkembangan aktif sedang mempertimbangkan aplikasi dari sudut pandang sistem, seperti manajemen sisi permintaan. Dalam hal ini, alat rumah tangga domestik cerdas akan mengkoordinasikan penggunaan sumber daya, misalnya membatasi beban puncak.
Komunikasi Jalur Listrik di Jalur-Sempit dengan Kecepatan Tinggi - Distribution Line Carrier(DLC)
DLC menggunakan jaringan distribusi listrik yang ada di tegangan menengah (MV) - yaitu, 11 kV, Tegangan Rendah (LV) serta tegangan bangunan. Hal ini sangat mirip dengan pengangkut melalui jalur listrik. DLC menggunakan komunikasi jalur sempit melalui kabeldengan frekuensi dari 9 sampai 500 kHz dengan tingkat data sampai dengan 382 kbit / detik. DLC cocok (bahkan dalam jaringan yang sangat besar) untuk aplikasi manajemen energi realtime ganda.

Kontrol dan aplikasi telemetri termasuk kedua aplikasi 'utilitas sisi', yang melibatkan peralatan milik perusahaan utilitas (yakni antara gardu trafo penyediaan sampai ke meter domestik), dan aplikasi 'konsumen-side' yang melibatkan peralatan di tempat konsumen. Kemungkinan utilitas aplikasi sisi termasuk Automatic Meter Reading (AMR), kontrol tarif dinamis, manajemen beban, perekaman profil beban, pengendalian kredit, pra-pembayaran, koneksi remote, pendeteksian penipuan dan manajemen jaringan, dan bisa diperluas untuk termasuk gas dan air.

Tidak Ada masalah interferensi dengan pengguna radio atau radiasi elektromagnetik. Jarak lebih dari 15 kilometer dapat dicapai melalui jaringan tegangan menengah dengan kopling induktif atau kapasitif eksternal,. Pada jaringan tegangan rendah, suatu koneksi langsung dapat dibuat karena DLC memiliki built-in coupler kapasitif.Hal ini memungkinkan komunikasi end-end dari gardu ke bangunan pelanggan tanpa repeater.

KOMUNIKASI FREKUENSI RENDAH (< kHz)
Manfaaat Sistem pembawa saluran listrik telah lama menjadi favorit di banyak utilitas karena memungkinkan mereka untuk dapat memindahkan data melalui infrastruktur yang mereka kontrol. Banyak teknologi mampu menjalankan beberapa aplikasi.
  • PLC merupakan salah satu teknologi yang digunakan dalam industri membaca meter otomatis. Keduanya, sistem satu arah dan sistem dua-arah, telah berhasil digunakan selama beberapa dekade. Ketertarikan dalam aplikasi ini meningkat dengan pesat dalam sejarah baru-baru ini -- tidak begitu banyak karena ada ketertarikan dalam mengotomatisasi proses manual, tetapi karena ada ketertarikan dalam memperoleh data baru dari semua titik meteran dalam rangka untuk kontrol yang lebih baik dan mengoperasikan sistem. PLC adalah salah satu teknologi yang digunakan di sistem Advanced Metering Infrastructure (AMI).
  • Dengan cara satu-(inbound saja) sistem, pembacaan "meluap" dari perangkat akhir (meter yaitu), melalui infrastruktur komunikasi, ke sebuah "master station" yang menerbitkan bacaan. Sistem satu arah mungkin dengan biaya lebih rendah daripada sistem dua arah, tetapi juga sulit untuk mengkonfigurasi ulang harus perubahan lingkungan operasi.
  • Dalam sistem dua arah (mendukung kedua outbound dan inbound), perintah dapat siaran dari stasiun master untuk mengakhiri perangkat (meter) - memungkinkan untuk rekonfigurasi jaringan, atau untuk memperoleh bacaan, atau untuk menyampaikan pesan. Perangkat pada akhir jaringan kemudian dapat merespon (inbound) dengan pesan yang membawa nilai yang diinginkan. pesan Outbound disuntikkan pada gardu utilitas akan merambat ke semua titik hilir. Jenis siaran memungkinkan sistem komunikasi untuk secara bersamaan mencapai ribuan alat-semua yang dikenal untuk memiliki kekuatan, dan telah sebelumnya diidentifikasi sebagai kandidat untuk beban gudang. PLC juga dapat menjadi komponen dari suatu jaringan listrik pintar.
Broadband over Power Lines (BPL)

Pentingnya BPL
Broadband over Power Lines (BPL) merupakan salah satu perkembangan teknologi yang tentunya membantu kehidupan manusia. Seperti yang diungkapkan oleh McLuhan tentang teknologi, "Teknologi adalah perpanjangan indra manusia (extensions of man), sehingga dikenal pula istilah media sebagai pemuasan diri (medium is the message). Dalam proses komunikasi manusia, dikenal istilah channel atau medium penyampaian pesan. BPL disini adalah teknologi yang memperpanjang (ekstensi) channel/medium komunikasi, sehingga jarak bukan lagi halangan untuk berkomunikasi. Apalagi teknologi BPL ini dapat membawa broadband melalui jaringan listrik yang sudah banyak di sekitar kita. Perpanjangan fungsi medium ini akan merombak lingkungan hidup yang lama sehingga menciptakan lingkungan hidup baru, yaitu dunia tanpa batas.

Transfer data dalam berbagai format seperti suara, video, dan data; yang mudah, cepat, tersedia di mana saja dan dapat diandalkan di daerah hunian dan binis saat ini sudah menjadi kebutuhan daripada sekedar pilihan. Kebutuhan akses informasi kini sudah menjadi kebutuhan bagi masyarakat urban, terutama internet dengan kecepatan tinggi sehingga pertukaran data dapat berlangsung cepat dimana saja. Perusahaan besar maupun kecil, mengandalkan, mengharapkan dan memerlukan akses Internet berkecepatan dan kemudahan pemasangan untuk kantor yang baru. Seiring dengan berkembangnya waktu dan merebaknya tren hidup di apartemen, maka penghuni apartemen mengharapkan akses broadband yang mudah dan nyaman. Merupakan keunggulan kompetitif bagi pengelola gedung untuk menyediakan layanan tersebut sehingga memudahkan mereka dalam berinteraksi.

Sebuah teknologi yang patut dipertimbangkan dan dimanfaatkan adalah BPL. Broadband over Powerline (BPL) adalah teknologi komunikasi yang memanfaatkan jaringan listrik untuk menyalurkan sinyal data. Sebagai padannya adalah ADSL, tetapi BPL menggunakan kabel listrik dan bukan kabel telepon. Gambar berikut ini memberikan ilustrasi mengenai berbagai layanan komunikasi yang dapat disalurkan melalui jaringan listrik dengan teknologi BPL.

Cara Kerja
Implementasi distribusi layanan Internet ke Apartemen, Hotel atau Gedung Bertingkat lainnya yang biasa dikenal sebagai MTU secara umum dapat digambarkan seperti ilustrasi berikut ini:  Sinyal Internet sampai ke gedung bisa dialirkan melalui jaringan serat optik, xDSL, nirkabel atau sarana lainnya yang diusung oleh penyedia jasa Internet. Kemudian sinyal didistribukan melalui jala-jala listrik atau kabel coaxial sesuai dengan kebutuhan dan jarak yang ingin dijangkau. Setelah dari outlet (colokan) listrik kita gunakan adapter dan kabel eternet untuk menyalurkan sinyal data ke komputer. Dengan konfigurasi seperti ini seluruh bangunan utama dan yang terkait sudah mendapatkan distribusi data atau siap untuk melakukan koneksi Internet.
Pengembangan jaringan data dengan memanfaatkan jala-jala listrik kegunaannya tidak terbatas pada penyediaan layanan Internet saja. Infrastruktur ini dapat juga digunakan untuk jaringan pengawasan (CCTV), jasa telefon, video dan lain-lain.
Kelebihan
Keuntungan pengembangan jaringan dengan memanfaatkan teknologi BPL adalah:
  • Teknologi BPL sangat mudah untuk diimplementasikan dengan cepat pada berbagai kondisi dan situasi.
  • Instalasinya mudah
  • Pengembangan struktur jaringan mudah
  • Mempunyai bandwidth yang memadai dan bisa dikembangkan
  • Mendukung keamanan jaringan
  • Tidak memerlukan pengkabelan baru (ekonomis)
  • Sinyal dapat menempuh jarak yang jauh
  • Kompatibilitas dan Interoperabilitas; standar teknologi yang digunakan produk dipasaran memungkinkan interaksi antar jenis, tipe dan merk yang berbeda
  • Resource Sharing, konsep implementasi teknologi ini berbagi pakai sumber daya yang sama semaksimal mungkin.
  • Penyediaan infrastruktur komunikasi terbuka untuk Gedung Multihuni (Multi Tenant Unit – MTU)
Sebuah konsep dimana membuat gudung siap internet, yang juga sering dikenal sebagai Internet Ready Building (IRB). IRB menyediakan model akses komunikasi kecepatan tinggi dengan sasaran utama gedung komersial dan residensial. Dengan diimplementasikannya sistem BPL (Broadband over Powerline) ini maka layanan-layanan telekomunikasi dapat diseberluaskan dengan cepat dan tanpa memerlukan pembangunan prasarana baru.

Kekurangan
  • Saluran listrik secara inheren merupakan lingkungan yang penuh dengan noise; setiap kali perangkat dinyalakan atau dimatikan, sebuah pop atau klik akan muncul ke dalam baris.
  • Alat hemat energi sering memperkenalkan harmonisasi noise ke dalam baris.
Sehingga sistem tersebut harus dirancang untuk menangani gangguan ini. BPL harus dapat menangkap ini sebagai isyarat alam dan bekerja di sekitar mereka. Untuk alasan ini BPL dapat dianggap sebagai pertengahan antara transmisi nirkabel (di mana juga ada sedikit kontrol media melalui sinyal yang merambat) dan kabel transmisi (tapi tidak membutuhkan semua kabel baru).

Penutup
Oke Kawan Telah Sampai Di Akhir Postingan Saya Tentang PLC .. Semoga Bermanfaat Untuk Teman- Teman Semua Untuk Menambah Pengetahuan Kalian Tentang Jaringan. Adapun Sumber yang Saya dapat .

.id-wikipedia.org


Zello Walkie Talkie Telephon masa Depan

Written By Firman Zega on Senin, 24 September 2012 | 19.18

Assalamualaikum wr wb.. Apa kabar agan - agan pengjung firman-nightmare kali ini saya akan posting tentang sebuah Program yang mungkin berguna untuk agan-agan semua ..
Program yang ingin saya posting adalah " ZELLO WALKIE TALKIE "
Zello Merupakan Program Walkie-Talkie masa sekarang, bicara dan pesan suara diterima oleh rekan atau ke semua group sebuah channel Atau Zello ini merupakan aplikasi yang memungkinkan pengguna berkomunikasi layaknya pesawat radio. Suaranya jernih dan tentu saja gratis. Selain itu, Anda juga bisa mengirim pesan singkat atau SMS.

Apa fungsi penting Dari Zello ? :
  • Pastinya sebagai walkie talkie mirip dengan aplikasi Push to Talk ( PTT ) , saling mengirim pesan suara dan berbicara bergantian sebagai alat komunikasi.
  • Aplikasi Zello mendukung semua perangkat, kecuali WIndows Phone (sementara).
  • Bisa digunakan untuk menghubungi staf, rekan dalam sebuah channel group. Misalnya pekerjaan teknisi dimana 2 orang berbeda tempat. Lalu ingin mengirim pesan dengan mudah dan cepat via suara.
  • Lebih mudah untuk berkomunikasi dibanding SMS atau Chat.
  • Bisa group dengan membuat channel untuk mendengar pesan bersama
  • Memiliki fitur panggilan peringatan atau Alert. Misalnya seseorang tidak dekat dengan handphone. Member antar Zello dapat mengirim Alert, dan smartphone akan memberikan bunyi bahwa ada pesan yang perlu di dengar.
Adapun kekurangan dari Zello :
  • Tidak dapat melihat wajah si penerima pesan tersebut
  • Hanya dapat di Gunakan Dengan PC,Android,BlackBerry,dan Iphone
  • Tidak dapat menentukan Kapan selesainya bicara jadi kalo uda mau selesai harus ngomong ganti Seperti Seorang Detektif yang saling berkerjasama :D
Adapun cara mengaktifkan Zello :
  1. Unduh File Zellonya Dulu --> Download
  2. Sebelum anda memulainya Agan-agan harus SignUp Dahulu
  3. Tuliskan Username dan Password anda .
  4. Setelah anda terdaftar sebagai pengguna Zello, Agan Tinggal Mencari Channel fovorit Agan .
Oke Agan-agan sekalian telah sampai di penghujung acara kita tentang Zello, Jangan Lupa Tambahkan Channel Saya di Zello " Firmanzega " .. Ayo agan-agan buruan di coba programnya sebelum kehabisan . Kurang Lebihnya postingan Ini saya dari Firman-Nightmare Mohon maaf sebesar - besarnya. Silahkan berikan Kritik dan Saran anda dengan cara posting komentar anda atau bisa melalui Buku Tamu Wassalamuaikum wr. wb


Pengertian, Kekurangan, Kelebihan dan Fungsi DNS

Written By Firman Zega on Rabu, 19 September 2012 | 10.05

Pengertian DNS :
DNS adalah kependekan dari Domain Name System (banyak juga sumber yg menyebut Domain Name Services dan Domain Name Server, tapi yang jelas meng-identifikasikan hal yang sama) yaitu suatu metode pemberian nama komputer sebagai pengganti IP address secara terdistribusi, dimana pengelolaan secara lokal terhadap suatu data akan segera diteruskan ke seluruh jaringan (internet) dengan menggunakan skema client-server. Suatu program yang dinamakan “nameserver” mengandung semua segmen informasi dari database dan juga merupakan resolver bagi client-client yang berhubungan ataupun menggunakannya.
DNS bekerja dengan konsep Klien-Server yaitu sebuah komputer yang menjalankan fungsi Server di sebut “DNS Server atau nameserver” dan komputer lain yang meminta penerjemhan dari hostname ke IP address di sebut “Klien DNS”
Struktur hierarki dari database DNS mirip dengan struktur hierarki direktori di sistem operasi Linux. Seluruh database digambarkan sebagai sebuah struktur terbalik dari sebuah pohon (tree) dimana pada puncaknya disebut dengan root node. Pada setiap node dalam tree tersebut mempunyai keterangan (label) misalnya, .org, .com, .edu, .net, .id dan lain-lainnya, yang relatif rerhadap puncaknya (parent).Ini bisa diibaratkan dengan relative pathname pada sistem file LinuxX,seperti direktori bin, usr, var, etc dan lain sebagainya. Pada puncak root node dalam sebuah sistem DNS dinotasikan dengan “.” atau “/” pada sistem file Linux.
Pada setiap node juga merupakan root dari subtree, atau pada sistem file Linux merupakan root direktori dari sebuah direktori. Hal ini pada sistem DNS disebut dengan nama domain. Pada tiap domain juga memungkinkan nama subtree dan bisa berbeda pula, hal ini disebut subdomain atau subdirektori pada sistem file Linux. Pada bagian subdomainjuga memungkinkan adanya subtree lagi yang bisa dikelola oleh organisasi yang berbeda dengan domain utamanya.
Pengelolaan DNS ini biasanya menggunakan Server terpusat yang di sebut Server DNS atau nameserver yang memiliki wewenang mengelola beberapa nama domain dan mengacu ke beberapa domain lain-nya juga yang di kelola oelh server DNS lain.
Ketika komputer klien meminta informasi IP address suatu hostname ke DNS serve/nameserver (biasanya lewat port 53), kemudian DNS server mencoba menerjemahkan berdasarkan Library Resolver-nya, apakah hosting yang di tanyakan merupakan nama Domain yang di kelola nameserver ini atau nameserver ini akan memberi jawaban berdasarkan chace dari data yang pernah di tanyakan sebelumnya dan berhasil di jawab, Jika nameserver belum memiliki jawaban dalam chace-nya maka nameserver akan melakukan proses recursive resolution, yaitu akan bertanya mulai dari root untuk meminta referensi nameserver yang manakah yang merupakan pengelola domain (authoritative nameserver) tersebut, sampai menhubungi authoritative nameserver untuk menentukan berapakan IP address dari hostname yang di tanyakan tersebut. Proses yang sama juga akan di lakukan untuk kebalikannya yaitu klien menanyakan hostname dari suatu IP address.

Kelebihan DNS :
1. Mudah, DNS sangat mudah kerana user tidak lagi disusahkan untuk mengingat IP address sebuah komputer, cukup host name.
2. Konsisten, IP address sebuah komputer boleh berubah, tapi host name tidak boleh berubah.
3. Simple, DNS server mudah untuk dikonfigurasikan (bagi admin).

Fungsi DNS : Fungsi dari DNS adalah menerjemahkan nama komputer ke IP address (memetakan nama komputer menjadi IP address).

Kekurangan DNS :
1. User tidak dapat menggunakan nama banyak untuk mencari nama domain baik di internet maupun di intranet.

HOSTING
Hosting adalah jasa layanan internet yang menyediakan sumber daya server-server untuk disewakan sehingga memungkinkan organisasi atau individu menempatkan informasi di internet berupa HTTP, FTP, EMAIL atau DNS
Server hosting terdiri dari gabungan server-server atau sebuah server yang terhubung dengan jaringan internet berkecepatan tinggi.
Ada beberapa jenis layanan hosting yaitu shared hosting, VPS atau Virtual Dedicated Server, dedicated server, colocation server.
Shared Hosting adalah menggunakan server hosting bersama sama dengan pengguna lain satu server dipergunakan oleh lebih dari satu nama domain.

VPS : Virtual Private Server, atau juga dikenal sebagai Virtual Dedicated Server merupakan proses virtualisasi dari lingkungan software sistem operasi yang dipergunakan oleh server. Karena lingkungan ini merupakan lingkungan virtual, hal tersebut memungkinkan untuk menginstall sistem operasi yang dapat berjalan diatas sistem operasi lain.
Dedicated Server adalah penggunaan server yang dikhususkan untuk aplikasi yang lebih besar dan tidak bisa dioperasikan dalam shared hosting atau virtual dedicated server. Dalam hal ini, penyediaan server ditanggung oleh perusahaan hosting yang biasanya bekerja sama dengan vendor.
Colocation Server adalah layanan penyewaan tempat untuk meletakkan server yang dipergunakan untuk hosting. Server disediakan oleh pelanggan yang biasanya bekerja sama dengan vendor.

SERVER
Server adalah sebuah sistem komputer yang menyediakan jenis layanan tertentu dalam sebuah jaringan komputer. Server didukung dengan prosesor yang bersifat scalable dan RAM yang besar, juga dilengkapi dengan sistem operasi khusus, yang disebut sebagai sistem operasi jaringan atau network operating system. Server juga menjalankan perangkat lunak administratif yang mengontrol akses terhadap jaringan dan sumber daya yang terdapat di dalamnya, seperti halnya berkas atau alat pencetak (printer), dan memberikan akses kepada workstation anggota jaringan.
Umumnya, di atas sistem operasi server terdapat aplikasi-aplikasi yang menggunakan arsitektur klien/server. Contoh dari aplikasi ini adalah DHCP Server, Mail Server, HTTP Server, FTP Server, DNS Server dan lain sebagainya. Setiap sistem operasi server umumnya membundel layanan-layanan tersebut atau layanan tersebut juga dapat diperoleh dari pihak ketiga. Setiap layanan tersebut akan merespons terhadap request dari klien. Sebagai contoh, klien DHCP akan memberikan request kepada server yang menjalankan server DHCP; ketika sebuah klien membutuhkan alamat IP, klien akan memberikan perintah/request kepada server, dengan bahasa yang dipahami oleh server DHCP, yakni protokol DHCP itu sendiri.
Contoh sistem operasi server adalah Windows NT 3.51, dan dilanjutkan dengan Windows NT 4.0. Saat ini sistem yang cukup populer adalah Windows 2000 Server dan Windows Server 2003, kemudian Sun Solaris, Unix, dan GNU/Linux.
Server biasanya terhubung dengan client dengan kabel UTP dan sebuah Network Card. Kartu jaringan ini biasanya berupa kartu PCI atau ISA.
Fungsi server sangat banyak, misalnya untuk situs internet, ilmu pengetahuan, atau sekedar penyimpanan data. Namun yang paling umum adalah untuk mengkoneksikan komputer client ke Internet.

INTERNET : Secara harfiah, internet (kependekan daripada perkataan ‘inter-network’) ialah rangkaian komputer yang berhubung menerusi beberapa rangkaian. Manakala Internet (huruf ‘I’ besar) ialah sistem komputer umum, yang berhubung secara global dan menggunakan TCP/IP sebagai protokol pertukaran paket (packet switching communication protocol). Rangkaian internet yang terbesar dinamakan Internet. Cara menghubungkan rangkaian dengan kaedah ini dinamakan internetworking.


DOMAIN NAME SYSTEM : DNS (Domain Name System, bahasa Indonesia: Sistem Penamaan Domain) adalah sebuah sistem yang menyimpan informasi tentang nama host maupun nama domain dalam bentuk basis data tersebar (distributed database) di dalam jaringan komputer, misalkan: Internet. DNS menyediakan alamat IP untuk setiap nama host dan mendata setiap server transmisi surat (mail exchange server) yang menerima surat elektronik (email) untuk setiap domain.


DNS menyediakan servis yang cukup penting untuk Internet, bilamana perangkat keras komputer dan jaringan bekerja dengan alamat IP untuk mengerjakan tugas seperti pengalamatan dan penjaluran (routing), manusia pada umumnya lebih memilih untuk menggunakan nama host dan nama domain, contohnya adalah penunjukan sumber universal (URL) dan alamat e-mail. DNS menghubungkan kebutuhan ini.


VIRTUAL PRIVATE SERVER : Virtual Private Server (VPS), juga dikenal dengan Virtual Dedicated Server (VDS) atau Virtual Server adalah teknologi server side tentang operating system dan software yang memungkinkan sebuah mesin dengan kapasitas besar di bagi ke beberapa virtual mesin. Tiap virtual mesin ini melayani operating system dan software secara independen dan dengan konfigurasi yang cepat.


Hypertext Transfer Protocol : HTTP (HyperText Transfer Protocol) adalah protokol yang dipergunakan untuk mentransfer dokumen dalam World Wide Web (WWW). Protokol ini adalah protokol ringan, tidak berstatus dan generik yang dapat dipergunakan berbagai macam tipe dokumen.


Pengembangan HTTP dikoordinasi oleh Konsorsium World Wide Web (W3C) dan grup bekerja Internet Engineering Task Force (IETF), bekerja dalam publikasi satu seri RFC, yang paling terkenal RFC 2616, yang menjelaskan HTTP/1.1, versi HTTP yang digunakan umum sekarang ini.


HTTP adalah sebuah protokol meminta/menjawab antara client dan server. Sebuh client HTTP seperti web browser, biasanya memulai permintaan dengan membuat hubungan TCP/IP ke port tertentu di tuan rumah yang jauh (biasanya port 80). Sebuah server HTTP yang mendengarkan di port tersebut menunggu client mengirim kode permintaan (request), seperti “GET / HTTP/1.1″ (yang akan meminta halaman yang sudah ditentukan), diikuti dengan pesan MIME yang memiliki beberapa informasi kode kepala yang menjelaskan aspek dari permintaan tersebut, diikut dengan badan dari data tertentu. Beberapa kepala (header) juga bebas ditulis atau tidak, sementara lainnya (seperti tuan rumah) diperlukan oleh protokol HTTP/1.1. Begitu menerima kode permintaan (dan pesan, bila ada), server mengirim kembali kode jawaban, seperti “200 OK”, dan sebuah pesan yang diminta, atau sebuah pesan error atau pesan lainnya.


FTP (FILE TRANSFER PROTOCOL) : FTP (singkatan nama bagi File Transfer Protocol) adalah sebuah protokol Internet yang berjalan di dalam lapisan aplikasi yang merupakan standard untuk memindahkan fail dari satu komputer ke komputer yang lain.


FTP merupakan salah satu protokol Internet yang paling awal dikembangkan, dan masih digunakan hingga saat ini untuk melakukan memuat turun (download) dan menaik muat (upload) fail-fail komputer antara klien FTP dan server FTP. Sebuah Klien FTP merupakan aplikasi yang dapat mengeluarkan perintah-perintah FTP ke sebuah server FTP, sementara server FTP adalah sebuah Windows Service atau daemon yang berjalan di atas sebuah komputer yang merespons perintah-perintah dari sebuah klien FTP. Perintah-perintah FTP dapat digunakan untuk mengubah direktori, mengubah modus transfer antara binari dan ASCII, memuatturun fail komputer ke server FTP, serta memuat naik dari server FTP.


Pengertian Ip Address Berdasarkan Kelasnya

Written By Firman Zega on Selasa, 18 September 2012 | 19.58

IP address digunakan sebagai alamat dalam hubungan antar host di internet sehingga merupakan sebuah sistem komunikasi yang universal karena merupakan metode pengalamatan yang telah diterima di seluruh dunia. Dengan menentukan IP address berarti kita telah memberikan identitas yang universal bagi setiap interadce komputer. Jika suatu komputer memiliki lebih dari satu interface (misalkan menggunakan dua ethernet) maka kita harus memberi dua IP address untuk komputer tersebut masing-masing untuk setiap interfacenya.

Format Penulisan IP Address
IP address terdiri dari bilangan biner 32 bit yang dipisahkan oleh tanda titik setiap 8 bitnya. Tiap 8 bit ini disebut sebagai oktet. Bentuk IP address dapat dituliskan sebagai berikut :

xxxxxxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx Jadi IP address ini mempunyai range dari 00000000.00000000.00000000.00000000 sampai 11111111.11111111.11111111.11111111. Notasi IP address dengan bilangan biner seperti ini susah untuk digunakan, sehingga sering ditulis dalam 4 bilangan desimal yang masing-masing dipisahkan oleh 4 buah titik yang lebih dikenal dengan “notasi desimal bertitik”. Setiap bilangan desimal merupakan nilai dari satu oktet IP address. Contoh hubungan suatu IP address dalam format biner dan desimal :


  • Pembagian Kelas IP Address
Jumlah IP address yang tersedia secara teoritis adalah 255x255x255x255 atau sekitar 4 milyar lebih yang harus dibagikan ke seluruh pengguna jaringan internet di seluruh dunia. Pembagian kelas-kelas ini ditujukan untuk mempermudah alokasi IP Address, baik untuk host/jaringan tertentu atau untuk keperluan tertentu.
Address dapat dipisahkan menjadi 2 bagian, yakni bagian network (net ID) dan bagian host (host ID). Net ID berperan dalam identifikasi suatu network dari network yang lain, sedangkan host ID berperan untuk identifikasi host dalam suatu network. Jadi, seluruh host yang tersambung dalam jaringan yang sama memiliki net ID yang sama. Sebagian dari bit-bit bagian awal dari IP Address merupakan network bit/network number, sedangkan sisanya untuk host. Garis pemisah antara bagian network dan host tidak tetap, bergantung kepada kelas network. IP address dibagi ke dalam lima kelas, yaitu kelas A, kelas B, kelas C, kelas D dan kelas E. Perbedaan tiap kelas adalah pada ukuran dan jumlahnya. Contohnya IP kelas A dipakai oleh sedikit jaringan namun jumlah host yang dapat ditampung oleh tiap jaringan sangat besar. Kelas D dan E tidak digunakan secara umum, kelas D digunakan bagi jaringan multicast dan kelas E untuk keprluan eksperimental. Perangkat lunak Internet Protocol menentukan pembagian jenis kelas ini dengan menguji beberapa bit pertama dari IP Address.
Penentuan kelas ini dilakukan dengan cara berikut :
Bit pertama kelas A adalah 0,dengan panjang net ID 8 bit dan host ID 24 bit.jadi byte pertama kelas A mempunyai range dari 0-127. Jadi pada kelas A terdapat 127 network dengan tiap network dapat menampung sekitar 16 juta host (255x255x255). IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar, IP kelas ini dapat dilukiskan pada gambar berikut ini:




Dua bit IP address kelas B selalu diset 10,sehingga bit pertamanya selalu bernilai antara 127-191. network ID adalah 6 bit pertama, dan sisanya adalah host ID sehingga kalau ada komputer mempunyai IP address 192.168.26.161, network ID = 192.168 dan host ID = 26.161. Pada. IP address kelas B ini mempunyai range IP dari 128.0.xxx.xxx sampai 191.155.xxx.xxx, yakni berjumlah 65.255 network dengan jumlah host tiap network 255 x 255 host atau sekitar 65 ribu host.


• IP kelas C mulanya digunakan untuk jaringan berukuran kecil seperti jaringan LAN.Tiga bit pertama kelas C selalu diset 111.network ID terdiri dari 24 bit dan host ID 8 bit sisanya,sehingga dapat terbentuk 2 juta network,dengan masing – masing network memiliki 256 host.


  • IP address kelas D dipergunakan untuk keperluan multicasting.4 bit pertama kelas D selalu diset 1110.sehingga bit pertmanya berkisar antara 224-247 sedangkan bit – bit berikutnya diatur sebagai multicast group yang menggunakan IP address ini.dalam multicasting tidak dikenal network ID dan host ID.
  • IP address kelas E tidak diperuntukkan untuk keperluan umum. 4 bit pertama IP address kelas ini diset 1111 sehingga byte pertamanya berkisar antara 248-255.
Sebagai tambahan dikenal juga istilah Network Prefix, yang digunakan untuk IP address yang menunjuk bagian jaringan.Penulisan network prefix adalah dengan tanda slash “/” yang diikuti angka yang menunjukkan panjang networkprefix ini dalam bit.Misal untuk menunjuk satu network kelas B 192.168.xxx.xxx digunakan penulisan 192.168/16. Angka 16 ini merupakan panjang bit untuk network prefix kelas B.
  • Address khusus
Selain address yang digunakan untuk pengenalan host, ada beberapa address yang digunakan untuk keperluan khusus dan tidak boleh digunakan untuk pengenalan host. Address tersebut adalah :

Network Address ini digunakan untuk mengenali suatu network pada jaringan Internet. Misalkan untuk host dengan IP Address kelas B 192.168.9.35. Tanpa memakai subnet (akan diterangkan kemudian), network address dari host ini adalah 192.168.0.0. Address ini didapat dengan membuat seluruh bit host pada 2 segmen terakhir menjadi 0. Tujuannya adalah untuk menyederhanakan informasi routing pada Internet. Router cukup melihat network address (192.168) untuk menentukan ke router mana datagram tersebut harus dikirimkan. Analoginya mirip dengan dalam proses pengantaran surat, petugas penyortir pada kantor pos cukup melihat kota tujuan pada alamat surat (tidak perlu membaca selutuh alamat) untuk menentukan jalur mana yang harus ditempuh surat tersebut.
Broadcast Address. Address ini digunakan untuk mengirim/menerima informasi yang harus diketahui oleh seluruh network yang ada pada suatu network. Seperti diketahui, setiap datagram IP memiliki header alamat tujuan berupa IP Address
Dari host yang akan dituju oleh datagram tersebut.dengan adanya alamat ini, maka hanya host tujuan saja yang memproses datagram tersebut, sedangkan host lain akan mengabaikannya. Bagaimana jika suatu host ingin mengirim datagram kepada seluruh host yang ada pada networknya ? Tidak efisien jika ia harus membuat replikasi datagram sebanyak jumlah host tujuan. Pemakaian bandwidth akan meningkat dan beban kerja host pengirim bertambah, padahal isi datagram-datagram tersebut sama. Oleh karena itu, dibuat konsep broadcast address. Host cukup mengirim ke alamat broadcast, maka seluruh host yang ada pada network akan menerima datagram tersebut. Konsekuensinya, seluruh host pada network yang sama harus memiliki broadcast address yang sama dan address tersebut tidak boleh digunakan sebagai IP Address untuk host tertentu.
Jadi, sebenarnya setiap host memiliki 2 address untuk menerima datagram : pertama adalah IP Addressnya yang bersifat unik dan kedua adalah broadcast address pada network tempat host tersebut berada. Broadcast address diperoleh dengan membuat bit-bit host pada IP Address menjadi 1. Jadi, untuk host dengan IP address 192.168.9.35 atau 192.168.240.2, broadcast addressnya adalah 192.168.255.255 (2 segmen terakhir dari IP Address tersebut dibuat berharga 11111111.11111111, sehingga secara decimal terbaca 255,255) Jenis informasi yang dibroadcast biasanya adalah informasi routing.
Multicast Address. Kelas address A, B dan C adalah address yang digunakan untuk komunikasi antar host, yang menggunakan datagram-datagram unicast. Artinya, datagram/paket memiliki address tujuan berupa satu host tertentu.hanya host yang memiliki IP address yang sama dengan destination address pada datagram yang akan menerima datagram tersebut,sedangkan host lain akan mengaibaikannnya. Jika datagram ditujukan untuk seluruh host pada suatu jaringan, maka field address tujuan ini akan berisi alamat broadcast dari jaringan yang bersangkutan. Dari dua mode pengiriman ini (unicast dan broadcast), muncul pula mode ke tiga. Diperlukan suatu mode khusus jika suatu host ingin berkomunikasi dengan beberapa host sekaligus (host group), dengan hanya mengirimkan satu datagram saja. Namun berbeda dengan mode broadcast, hanya host-host yang tergabung dalam suatu group saja yang akan menerima datagram ini, sedangkan host lain tidak akan terpengaruh. Oleh karena itu, dikenalkan konsep multicast. Pada konsep ini, setiap group yang menjalankan aplikasi bersama mendapatkan satu multicast address. Struktur kelas multicast
address dapat dilihat pada Gambar berikut.



Untuk keperluan muticast, sejumlah IP address dialokasikan sebagai multicast address jika struktur IP address memiliki bentuk 1110xxxx.xxxxxxxx.xxxxxxxx.xxxxxxx (bentuk decimal 224.0.0.0 sampai 239.255.255.255),maka IP address merupakan multicast address. Alokasi ini ditujukan untuk keperluan group, bukan untuk host seperti kelas A,B dan C . Anggotgroup adalah host-host yang ingin bergabung dalam group tersebut. Anggota ini juga tidak terbatas pada jaringan di satu subnet, namun bisa mencapai seluruh dunia.
Karena menyerupai suatu backbone, maka jaringan muticast ini dikenal pula sebagai Multicast Backbone (Mbone).

Aturan Dasar Pemilihan network ID dan host ID Berikut adalah aturan-aturan dasar dalam menentukan network ID dan host ID yang digunakan :
  1. Network ID tidak boleh sama dengan 127
  2. Network ID secara default digunakan sebagai alamat loopback yakni IP address yang digunakan suatu computer untuk menunjuk dirinya sendiri.
  3. Network ID dan host ID tidak boleh sama dengan 255
  4. Network ID atau host ID 255 akan diartikan sebagai alamat broadcast. ID ini merupakan alamat yang mewakili seluruh jaringan.
  5. Network ID dan host ID tidak boleh sama dengan 0
  6. IP address dengan host ID 0 diartikan sebagai network.alamat network digunakan untuk menunjuk suatu jaringan bukan suatu host.
  7. Host ID harus unik dalam suatu host. Dalam suatu network tidak boleh ada dua host yang memiliki host ID yang sama.



Struktur Komputer

Written By Firman Zega on Selasa, 22 Mei 2012 | 10.30

Ada beberapa jenis struktur komputer, antara lain :
1. Input Device
     Input device adalah perangkat untuk memasukan data atau informasi pada sebuah Komputer, Contoh :
  a.) Mouse
       Mouse adalah suatu benda yang dicolokkan
ke dalam lubang di belakang komputer Anda dan digunakan sebagai penunjuk dan peng-klik dalam menggunakan komputer.Ada beberapa jenis Mouse saat ini yaitu :

http://www.cablesdirect.com/prodimages/CA241-B_LR.jpg
                                   Mouse  Ball
http://japblog.files.wordpress.com/2007/07/optical-mouse.jpg
                                Mouse Optical
http://www.pacificgeek.com/productimages/xl/MI-1.jpg
                               Mouse PS/2
http://www.pclaunches.com/entry_images/1107/21/sigma-apo-mouse1-thumb-450x337.jpg
                                Mouse USB
http://chip.co.id/public/uploaded/CHIP_Online_Logitech_Wireless_Mouse_M515.jpg
                              Mouse Wireless

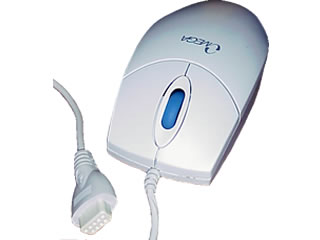

http://3.bp.blogspot.com/_uxqhqkKECgA/TM_YfI85IJI/AAAAAAAAABw/KFDdHzG131M/s1600/mouse+serial.jpg
                               Mouse  Serial
  b.) Keyboard
       Keyboard adalah perangkat yang di gunakan untuk memasukan data berupa huruf, angka, maupun symbol saat menggunakan komputer, ada beberapa jenis keyboard saat ini yaitu :

                               Keyboard AT
http://silenceteller.files.wordpress.com/2010/08/maltron_left_hand_keyboard.jpg
                           Keyboard Maltron
http://ergocanada.com/images/dvorty_2001dqe.jpg
                            Keyboard  Dvorak
http://rocky.digikey.com/weblib/Cherry/Web%20Photo/G80-11900LPMUS-2.jpg
                        Keyboard PS/2
http://4.bp.blogspot.com/-Or1mPj0gjj4/T2gpQdAV0gI/AAAAAAAABD8/YMLkuoifR0U/s1600/keyboard.jpg
                       Keyboard USB
http://www.tokosigma.com/files/USB%20KEYBOARD%20FLEXIBLE%20_%20NUMERIK%20@%20Rp%2072RB.jpg
                       Keyboard Flexible
http://www.itechnews.net/wp-content/uploads/2009/08/Logitech-Wireless-Keyboard-K340.jpg
                        Keyboard Wireless
  c.) Joystick
       Joystick adalah berupa tuas penggerak atau pengarah untuk pengendalian sebuah permainan di dalam Komputer, contoh Joystick saat ini :
http://www.mrgadget.com.au/catalog/images/logitech_attack_3_joystick_pc.gif
                                   Joystick

   d.) TrackBall
         Trackball adalah alat yg berfungsi sama seperti mouse, namun memiliki bentuk dan penggunaan yg berbeda.Contoh TrackBall saat ini :

http://members.arstechnica.com/x/archangelha/microsoft-trackball.JPG
                                      TrackBall
    e.) Scanner
         Scanner adalah alat yang digunakan untuk memindai suatu bentuk maupun sifat benda, seperti dokumen, foto, gelombang, suhu dan lain-lain. Hasil pemindaian itu pada umumnya akan ditransformasikan ke dalam komputer sebagai data digital.Contoh Scanner saat ini :http://dotsal.files.wordpress.com/2011/09/fff.jpg
                                    Scanner
     f.) TouchPad
         TouchPad adalah alat yg berfungsi sebagai pengganti mouse, penggunaan nya melalui sentuhan jari.Contoh TouchPad saat ini :
http://di1-1.shoppingshadow.com/images/pi/83/09/18/34493933-260x260-0-0_Adesso+EASYCAT+2BUTTON+PS+2+TOUCHPAD+BLK+CIRQUE+GL.jpg
                                TouchPad
     g.) Camera
          Camera adalah alat untuk memfoto atau merekam gambar pada Komputer, namun camera pada komputer saat ini sudah dapat berfungsi sebagai alat komunikasi.Contoh Camera Komputer saat ini :
http://www.asia.ru/images/target/photo/50135452/PC_Camera.jpg
                               Camera PC

2. OutPut Device
    Output Device adalah alat keluaran data atau informasi pada sebuah komputer, Contoh :
  a.) Printer
       Printer adalah alat yang menampilkan data dalam bentuk cetakan, baik berupa teks maupun gambar/grafik, di atas kertas.Ada beberapa jenis printer saat ini :
http://2.bp.blogspot.com/_YHmghjBYyZg/TMkyUU_u8JI/AAAAAAAAAC4/8n7rn6iHpOw/s1600/inkjet.jpg
                                      Printer Inkjek
http://blog.fastncheap.com/wp-content/uploads/2011/08/hp-laserjet-2605-printer.jpg
                                    Printer LaserJet
Mengenal Jenis Jenis Printer Image
                                Printer Dot Matrik
  b.) Monitor
       Monitor adalah salah satu jenis soft-copy device, karena keluarannya adalah berupa sinyal elektronik, dalam hal ini berupa gambar yang tampil di layar monitor. Gambar yang tampil adalah hasil pemrosesan data ataupun informasi masukan.Contoh Monitor saat ini :

http://cache.johnchow.com/wp-content/uploads/2007/06/lglcd.jpg
                        Monitor  PC
   c.) Speaker
        Speaker adalah alat keluaran suara pada sebuah komputer.Contoh speaker pada saat ini :
http://2.bp.blogspot.com/-WSOK9Z1cx6c/Th45uObtz1I/AAAAAAAAAbs/uoFuVCsspk8/s1600/creative-i-trigue-3000-pc-multimedia-speaker-system.jpg
                                  Speaker PC
   d.) Projektor
        Projektor adalah sebuah alat optik yang digunakan untuk menampilkan gambar di sebuah layar proyeksi atau permukaan serupa.Contoh Projektor saat ini :
http://www.beamer-test.com/images/Epson_Full-HD_LCD-Projektor_EMP-TW1000.JPG
                               Projektor PC

3. Storage Device
    Storage Device adalah alat untuk menyimpan data pada sebuah komputer, Contoh :
  a.) Harddisk
       Harddisk adalah alat untuk menyimpan data dengan kapasitas yang sangat besar, Harddisk terdiri atas dua jenis yaitu :
http://3.bp.blogspot.com/_ry5Dip4j7uQ/S9CImXpLXwI/AAAAAAAAABU/POz98jCnP1s/s1600/Hdd+Internal+3.5in+IDE.png
                               Harddisk Internal
http://blueberrysunrise.files.wordpress.com/2008/08/wd-passport-elite.jpg
                                Harddisk  Eksternal
  b.) Magnetic Tape
       Magnetic Tape adalah alat penyimpanan melalui perekam digital oleh pita,yg dikemas dalam bentuk kaset.Contoh Magnetic Tape saat ini :
http://upload.wikimedia.org/wikipedia/commons/thumb/d/d2/Kaseta_magnetofonowa_ubt.jpeg/220px-Kaseta_magnetofonowa_ubt.jpeg
                                 Magnetic Tape
  c.) FlashDisk
       FlashDisk adalah alat penyimpanan data yang berkapasitas sedang dan mudah di bawa - bawa.Contoh FlashDisk saat ini :
http://4.bp.blogspot.com/-FBsYItutM0c/T3lJ7hLiWxI/AAAAAAAACME/X15PEEX9H9M/s1600/flash_disk_pd3_form_adata.jpg
                      FlashDisk
   d.) Disket
        Disket adalah sebuah perangkat penyimpanan data yang terdiri dari sebuah medium penyimpanan magnetis bulat yang tipis dan lentur dan dilapisi lapisan plastik berbentuk persegi atau persegi panjang.
Kapasitas Disket yang paling umum adalah 1,44 MB (seperti yang tertera pada Disket), meski kapasitas sebenarnya adalah sekitar 1,38 MB.Contoh Disket saat ini :
Berkas:Floppy disk 90mm.JPG
                                       Disket
   e.) RAM
        RAM adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori.Contoh RAM saat ini :http://2.bp.blogspot.com/-NpqP15cCTTc/Tsd_nkWdFlI/AAAAAAAAAK4/KZnV3BBxJxw/s1600/RAM1.jpg
                                       RAM
   f.) CD/DVD
       CD/DVD adalah penympanan berupa piringan cakram yg memiliki kapasitas 700MB untuk CD dan 4,7GB untuk DVD,Contoh CD/DVD saat ini :
http://w23.indonetwork.co.id/pdimage/94/2243694_cd.jpg
                                  CD-RAM
Berkas:DVD-RAM FUJIFILM Disc-removalble With cartridge-locking-pin.jpg
                                   DVD-RAM

4. Processing Unit
    Processing Unit adalah alat yg berfungsi menjalankan keseluruhan sebuah komputer, Contoh :
  a.) Processor
       Processor adalah otak sebuah komputer,segala fungsi komputer di kendalikan oleh processor.Contoh Processor saat ini :
http://1.bp.blogspot.com/-opAr6Gvgk4k/T0UPaxpysmI/AAAAAAAAAsc/s1OtcDGNU4w/s1600/Harga%2BProcessor%2B%252B%2BFan%2Bdi%2BHarco%2BMangga%2Bdua%2BJakarta.jpg
                          Processor
   b.) MotherBoard
        MotherBoard adalah papan sirkuit tempat berbagai komponen komputer terhubung.Contoh MotherBoard saat ini :

http://allaboutmotherboards.com/pict/mb.jpg
                                Motherboard
    c.) ROM
         ROM adalah memori yang sifatnya permanen dalam sebuah komputer, jadi setiap data yg tersimpan di ROM tidak akan mudah hilang.Contoh ROM saat ini :http://jebbygirl.files.wordpress.com/2009/09/rom.jpg
                                      ROM
   d.) RAM
        RAM adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori.Contoh RAM saat ini :
http://3.bp.blogspot.com/-Ceyf2zPoNfE/TuWo1yDIBOI/AAAAAAAAAYc/pj4Xjl_Ne64/s1600/ram.jpg
                                        RAM

5. Periferal
    Periferal adalah perangkat tambahan komputer, agar komputer dapat di fungsikan secara maksimal, Contoh :
  a.) Network Card
       Network Card adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer.Contoh Network Card saat ini :
http://www.petervaldivia.com/technology/networks/image/network-card.jpg
                               Network Card
   b.) Modem
        Modem adalah singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik.Modem ada dua jenis yaitu :
http://2.bp.blogspot.com/-q3R0wiu4LZg/T0yG57xi6bI/AAAAAAAAAJY/ReMoMQsC04o/s1600/modem.jpg
                                      Modem GSM
http://kios99.com/images/venus/Venus_vt-21.jpg
                                      Modem CDMA
   c.) Midi Card
        Midi Card adalah Suatu perangkat yang berupa card atau kartu di pasang pada komputer untuk menghubungkan komputer dengan instrumen musik elektronik dan pemrosesan efek khusus.Contoh Midi Card saat ini :
http://www.ixbt.com/multimedia/audiotrak/prodigy192/card-big.jpg
                                        Midi Card
   d.) TV Card
        TV Card adalah perangkat komputer yang bisa membuat komputer mampu memproses sinyal televisi untuk ditampilkan di layar monitor.Contoh TV Card saat ini :
http://www.bestpcdrivers.com/images/tv_card.jpg

                                         TV Card



█║▌│█│║▌║││█║▌│║▌║█║║▌
Cyber4rt 2012 | SomeRight Reserved Copyright © 2011. Firman Nightmare - All Rights Reserved
Template Modified by Hack4rt | FirmanZega
