• Kode Warna Resistor

    Resistor adalah komponen elektronika yang berfungsi untuk menghambat arus listrik dan menghasilkan nilai resistansi tertentu. Kemampuan resistor dalam menghambat arus listrik sangat beragam disesuaikan dengan nilai resistansi resistor tersebut.
    Resistor memiliki beragam jenis dan bentuk. Diantaranya resistor yang berbentuk silinder, smd (Surface Mount Devices), dan wirewound. Jenis jenis resistor antara lain komposisi karbon, metal film, wirewound, smd, dan resistor dengan teknologi film tebal.

    Resistor yang paling banyak beredar di pasaran umum adalah resistor dengan bahan komposisi karbon, dan metal film. Resistor ini biasanya berbentuk silinder dengan pita pita warna yang melingkar di badan resistor. Pita pita warna ini dikenal sebagai kode resistor. Dengan mengetahui kode resistor kita dapat mengetahui nilai resistansi resistor, toleransi, koefisien temperatur dan reliabilitas resistor tersebut. Tutorial ini akan menjelaskan kode kode resistor yang banyak beredar di pasaran.
    RESISTOR DENGAN KODE WARNA
    Resistor yang menggunakan kode warna ada 3 macam, yaitu:
    1. Resistor dengan 4 pita warna dengan 1 pita warna untuk toleransi.
    2. Resistor dengan 5 pita warna dengan 1 pita warna untuk toleransi
    3. Resistor dengan 5 pita warna dengan 1 pita warna untuk toleransi dan 1 pita warna untuk reliabilitas
    Sedangkan ukuran resistor bermacam macam sesuai dengan ukuran daya resistor itu. Dipasaran terdapat beberapa ukuran daya seperti ditunjukkan pada Gambar 1, Gambar 2 untuk komposisi karbon dan Gambar 3, Gambar 4 untuk metal film.
    Gambar 1. Resistor komposisi karbon dengan ukuran daya 1/8, 1/4 dan 1/2 watt
    Rough size
    Rating power
    (W)
    Thickness
    (mm)
    Length
    (mm)
    1/8
    2
    3
    1/4
    2
    6
    1/2
    3
    9
    Gambar 2. Ukuran resistor komposisi karbon dalam milimeter.
    Gambar 3. Resistor metal film dengan ukuran daya (dari atas ke bawah) 1/8W (toleransi±1%), 1/4W (toleransi±1%), 1W (toleransi±5%), 2W (toleransi±5%)
    Rough size
    Rating power
    (W)
    Thickness
    (mm)
    Length
    (mm)
    1/8
    2
    3
    1/4
    2
    6
    1
    3.5
    12
    2
    5
    15
    Gambar 4. Ukuran resistor metal film dalam milimeter.
    KODE WARNA RESISTOR

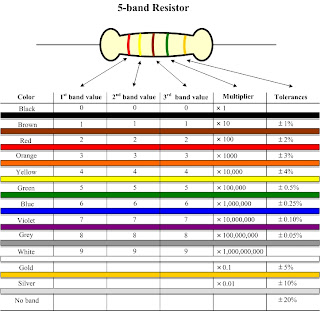

    Kode warna resistor dapat disederhanakan seperti pada Gambar 5.

    Gambar 5. Tabel sederhana kode warna resistor.
    Cara menggunakan tabel pada Gambar 5 adalah sebagai berikut:
    1. Kolom colour menunjukkan warna pita pita pada resistor. Supaya mudah dihafal maka dapat diringkas menjadi hi-co-me-ji-ku-hi-bi-u-a-p-em-per-no, yaitu kempanjangan dari hitam-coklat-merah-jingga(oranye)-kuning-hijau-biru-ungu-abu abu-putih-emas-perak-no warna.
    2. Kolom band a, band b, band c, adalah pita resistor yang menunjukkan angka resistansi.
    3. Kolom band d adalah pita resistor yang menunjukkan nilai resistansi namun dikalikan dengan nilai pada band a, band b, band c.
    4. Kolom band d adalah pita resistor yang menunjukkan nilai toleransi.
    5. Kolom band e adalah pita resistor yang menunjukkan nilai reliabilitas.
    6. Untuk membedakan resistor dengan 5 pita dengan pita terakhir adalah toleransi dan 5 pita dengan pita terakhir adalah reliabilitas adalah dengan melihat jarak pita terakhir. Jika jaraknya lebar maka pita kelima adalah reliabilitas dan jika jaraknya sama dengan pita pita yang lain maka pita kelima adalah toleransi.
    7. Pita pertama suatu resistor adalah yang paling dekat dengan ujung resistor
    Contoh:
    1. resistor5.JPGBerapa nilai resistansi resitor disamping?
    Jawab
    Resistor ini memliki 5 pita warna dengan satu pita terakhir memiliki jarak terpisah.
    Pita pertama kuning: (hi-co-me-ji-ku) => 4
    Pita kedua abu abu: (hi-co-me-ji-ku-hi-bi-u-a) => 8
    Pita ketiga ungu: (hi-co-me-ji-ku-hi-bi-u) => 7
    Pita keempat merah: (hi-co-me) => x 100
    Pita kelima emas: (hi-co-me-ji-ku-hi-bi-u-a-p-em) => toleransi + 5 %
    (*) jadi nilai resistansinnya sebesar 48700 ohm atau 48K7 dengan toleransi + 5 %
    1. resistor6.JPG Berapa nilai resistansi resitor disamping?
    Jawab
    Resistor ini memliki 5 pita warna dengan satu pita terakhir memiliki jarak terpisah.
    Pita pertama coklat: (hi-co) => 1
    Pita kedua putih: (hi-co-me-ji-ku-hi-bi-u-a-p) => 9
    Pita ketiga kuning: (hi-co-me-ji-ku) => 4
    Pita keempat coklat: (hi-co) => x 10
    Pita kelima coklat: (hi-co) => toleransi + 1 %
    (*) jadi nilai resistansinnya sebesar 1940 ohm atau 19K4 dengan toleransi + 1 %
    1. resistor7.JPG Berapa nilai resistansi resitor disamping?
    Jawab
    Resistor ini memliki 4 pita warna dengan satu pita terakhir tidak berwarna
    Pita pertama ungu: (hi-co-me-ji-ku-hi-bi-u) => 7
    Pita kedua hijau: (hi-co-me-ji-ku-hi) => 5
    Pita ketiga hitam: (hi) => x 10
    Pita keempat tidak berwarna: (hi-co-me-ji-ku-hi-bi-u-a-p-em-per-no) => toleransi + 20%
    (*) jadi nilai resistansinnya sebesar 750 ohm atau 750R dengan toleransi + 20 %
    1. resistor8.JPG Berapa nilai resistansi resitor disamping?
    Jawab
    Resistor ini memliki 5 pita warna dengan satu pita terakhir memiliki jarak yang sama dengan pita lainnya
    Pita pertama ungu: (hi-co-me-ji-ku-hi-bi-u) => 7
    Pita kedua hijau: (hi-co-me-ji-ku-hi) => 5
    Pita ketiga hitam: (hi) => x 1
    Pita keempat jingga (oranye): (hi-co-me-ji) => toleransi + 3%
    Pita kelima jingga (oranye): (hi-co-me-ji) => reliabilitas + 0,01%
    (*) jadi nilai resistansinnya sebesar 75 ohm atau 75 R dengan toleransi + 3% dan reliabilitas + 0,01%
    NILAI NILAI STANDARD RESISTOR
    Tidak semua nilai resistansi tersedia di pasaran yang menjual resistor. Gambar 6 dan Gambar 7 adalah tabel nilai resistansi resistor standard yang beredar dipasaran.
    1R0
    10R
    100R
    1K0
    10K
    100K
    1M0
    10M
    1R2
    12R
    120R
    1K2
    12K
    120K
    1M2
    n/a
    1R5
    15R
    150R
    1K5
    15K
    150K
    1M5
    n/a
    1R8
    18R
    180R
    1K8
    18K
    180K
    1M8
    n/a
    2R2
    22R
    220R
    2K2
    22K
    220K
    2M2
    n/a
    2R7
    27R
    270R
    2K7
    27K
    270K
    2M7
    n/a
    3R3
    33R
    330R
    3K3
    33K
    330K
    3M3
    n/a
    3R9
    39R
    390R
    3K9
    39K
    390K
    3M9
    n/a
    4R7
    47R
    470R
    4K7
    47K
    470K
    4M7
    n/a
    5R6
    56R
    560R
    5K6
    56K
    56OK
    5M6
    n/a
    6R8
    68R
    680R
    6K8
    68K
    680K
    6M8
    n/a
    8R2
    82R
    820R
    8K2
    82K
    82OK
    8M2
    n/a
    Gambar 6. Nilai standard resistor pada jangkauan E12
    1R0
    10R
    100R
    1K0
    10K
    100K
    1M0
    1R1
    11R
    110R
    1K1
    11K
    110K
    n/a
    1R2
    12R
    120R
    1K2
    12K
    120K
    n/a
    1R3
    13R
    130R
    1K3
    13K
    130K
    n/a
    1R5
    15R
    150R
    1K5
    15K
    150K
    n/a
    1R6
    16R
    160R
    1K6
    16K
    160K
    n/a
    1R8
    18R
    180R
    1K8
    18K
    180K
    n/a
    2R0
    20R
    200R
    2K0
    20K
    200K
    n/a
    2R2
    22R
    220R
    2K2
    22K
    220K
    n/a
    2R4
    24R
    240R
    2K4
    24K
    240K
    n/a
    2R7
    27R
    270R
    2K7
    27K
    270K
    n/a
    3R0
    30R
    300R
    3K0
    30K
    300K
    n/a
    3R3
    33R
    330R
    3K3
    33K
    330K
    n/a
    3R6
    36R
    360R
    3K6
    36K
    360K
    n/a
    3R9
    39R
    390R
    3K9
    39K
    390K
    n/a
    4R3
    43R
    430R
    4K3
    43K
    430K
    n/a
    4R7
    47R
    470R
    4K7
    47K
    470K
    n/a
    5R1
    51R
    510R
    5K1
    51K
    510K
    n/a
    5R6
    56R
    560R
    5K6
    56K
    56OK
    n/a
    6R2
    62R
    620R
    6K2
    62K
    620K
    n/a
    6R8
    68R
    680R
    6K8
    68K
    680K
    n/a
    7R5
    75R
    750R
    7K5
    75K
    750K
    n/a
    8R2
    82R
    820R
    8K2
    82K
    82OK
    n/a
    9R1
    91R
    910R
    9K1
    91K
    910K
    n/a
    Gambar 7. Nilai standard resistor pada jangkauan E24


    Sumber : Search
